Exacte ligging van een gestuurde boring (HDD) traceren?
Met de toenemende densiteit van nutsleidingen in de ondergrond wordt er steeds vaker gekozen voor sleufloze technieken om kabels en leidingen aan te leggen. Een gestuurde boring of HDD (Horizontal Directional Drilling) biedt uitkomst om obstakels te passeren, maar de exacte ligging achteraf bepalen is vaak uitdagend. Standaard detectiemethoden falen vaak door de diepte.
Controle na installatie

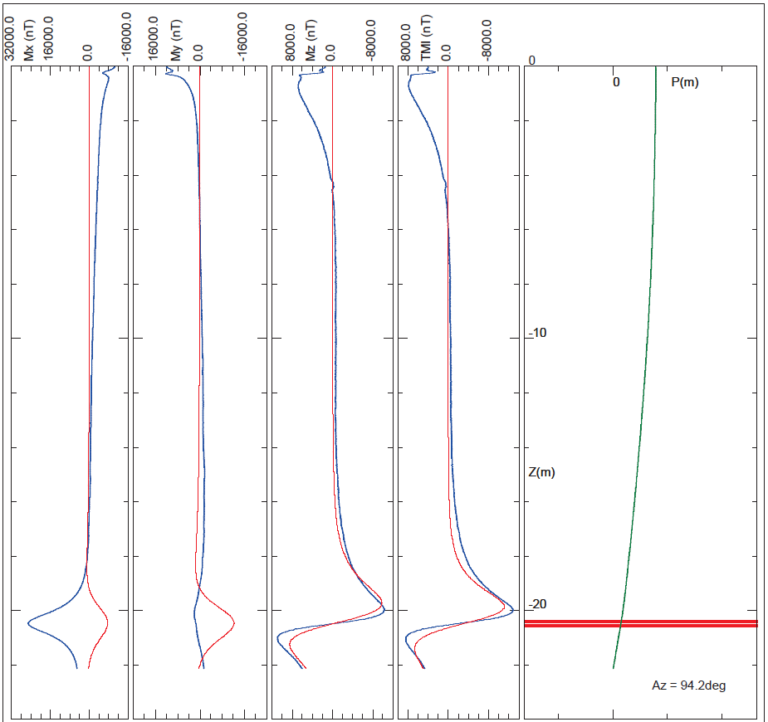

De meest effectieve methode voor het lokaliseren van gestuurde boringen is door Magnetometrie dat wordt uitgevoerd vanuit een CPT-unit. Deze combinatie laat toe om grotere dieptes te bereiken met een magnetometer. De verstoring van het aardmagnetisch veld, veroorzaakt door het materiaal waaruit de gestuurde boring vervaardigd is, wordt gedetecteerd in de magnetometerresultaten. Op basis van een combinatie van metingen wordt de richting en de hellingsgraad van de gestuurde boring gemodelleerd. De nauwkeurigheid van de meetresultaten worden beïnvloed door inclinatie van de sondeerbuizen.

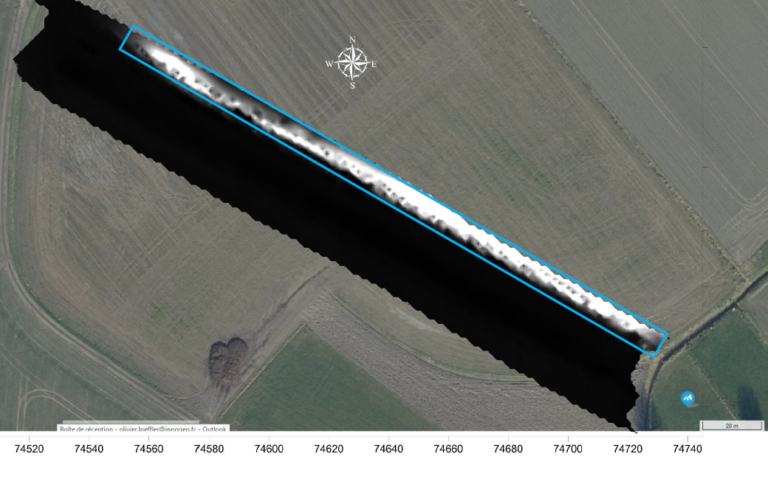

Daarnaast vormt EMI (Elektromagnetische Inductie) een complementaire geofysische techniek om de oppervlakkige positie van de leiding te bepalen ter hoogte van het intrede- en uittredepunt van de gestuurde boring.
Kwaliteitsborging en As-built dossier

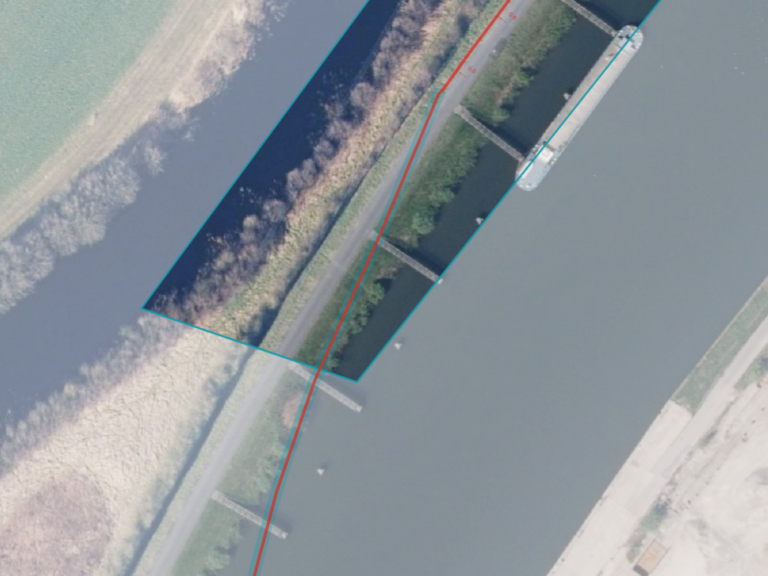

Een nauwkeurige positiebepaling van een gestuurde boring is essentieel voor de samenstelling van het as-built dossier. Omdat de werkelijke boring in de praktijk kan afwijken van het theoretische ontwerp, door variaties in de bodemgesteldheid, bieden geofysische metingen een bijkomende validatie over het tracé. Met een betrouwbaar revisieplan worden conflicten bij toekomstige graafwerkzaamheden voorkomen en beschikt de netbeheerder over correcte locatiegegevens die cruciaal zijn voor een veilig beheer en onderhoud.
