De rol van bodemweerstand en -temperatuur bij elektrochemische corrosie
De bodemweerstand is een bepalende parameter voor de corrosiviteit van de ondergrond, aangezien het de ionische geleidbaarheid van het bodemelektrolyt dicteert. In een bodem met een lage resistiviteit kunnen corrosiestromen (galvanische elementen) zich gemakkelijker tussen de anode- en kathodegebieden van een metalen structuur verplaatsen, wat leidt tot versnelde materiaaldegradatie. Door de weerstandswaarden te analyseren, wordt de effectiviteit van de kathodische bescherming geoptimaliseerd wat toelaat om gerichte preventieve maatregelen te implementeren tegen corrosie.
Naast het meten van de elektrische geleidbaarheid biedt thermisch onderzoek inzicht in de warmteafvoer van de bodem. Beide testen laten toe om de corrosierisico’s en aardingscapaciteit te evalueren. Dit is cruciaal omdat de temperatuur van een ondergrondse structuur (hoogspanningskabel of een actieve pijpleiding) de chemische corrosiereacties versnelt. Een slechte thermische geleidbaarheid leidt tot lokale opwarming, wat de effectiviteit van de isolatie en de bodemweerstand negatief beïnvloedt.
Karakterisering met VES en TRT

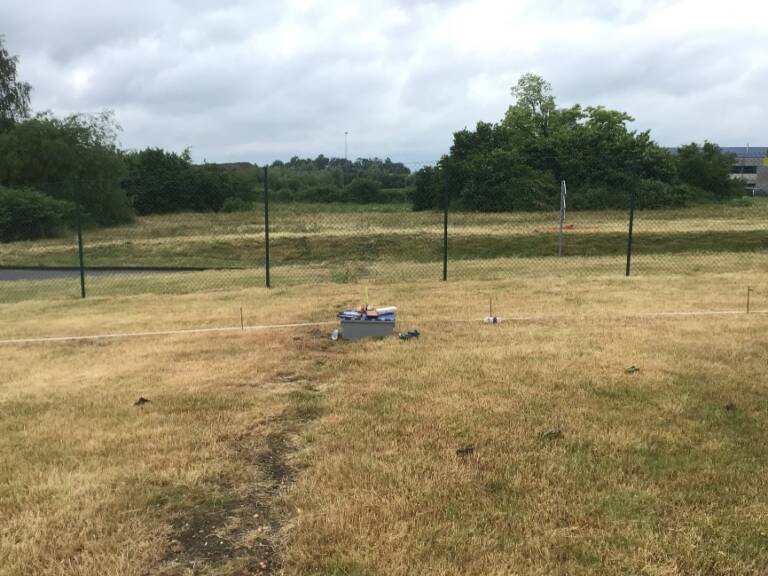

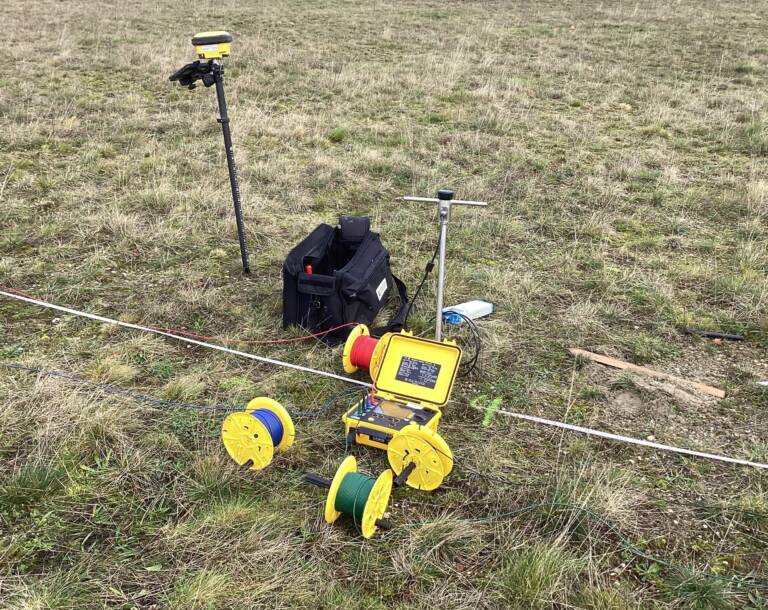

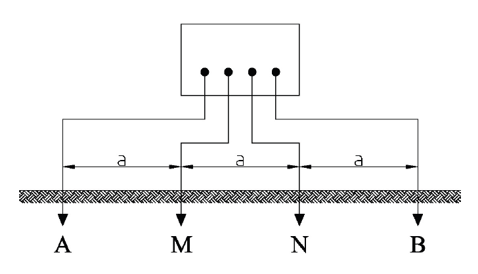

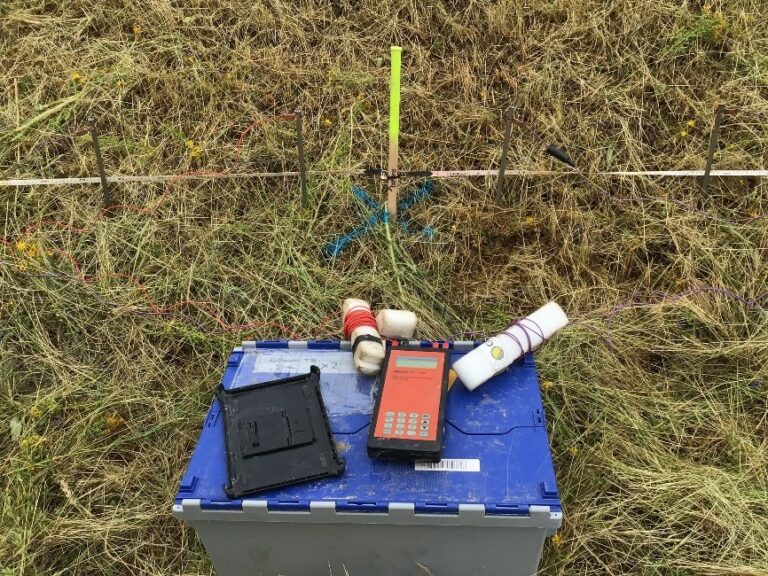

Om de verticale gelaagdheid van de bodemresistiviteit vast te stellen, wordt er gebruik gemaakt van VES (Vertical Electrical Sounding), waarbij men de keuze heeft tussen verschillende elektrode-configuraties zoals de Wenner- of Schlumberger-methode. Voor complexere vraagstukken wordt de elektrode-afstand logaritmisch vergroot waardoor de verticale gelaagdheid en specifieke resistiviteit van diepere bodemhorizonten wordt gemeten.

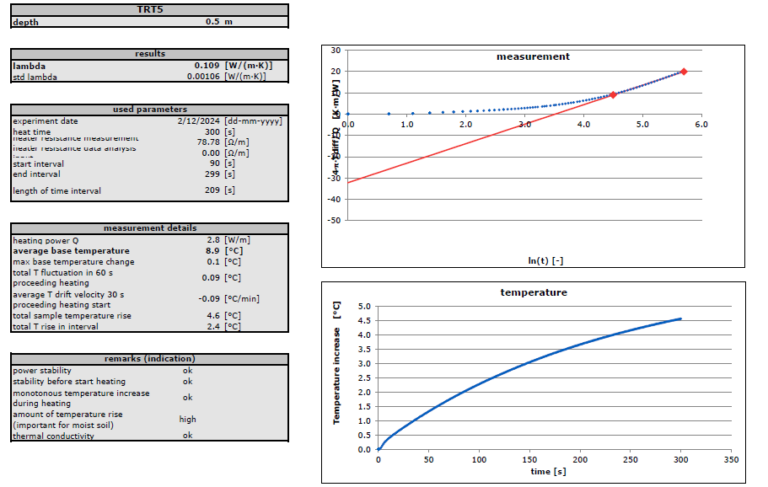

Voor een integrale risicoanalyse zijn, naast VES-metingen, TRT (Thermische resistiviteitsmetingen) essentieel.
Strategische dimensionering van aardingsnetwerken
De verkregen data vormen de basis voor de dimensionering van aardingsnetwerken in de industrie en energiesector. Een foutieve inschatting van de bodemweerstand kan leiden tot onveilige stap- en aanraakspanningen of een inefficiënte afvoer van foutstromen.
Factoren zoals vochtgehalte, temperatuur en de aanwezigheid van zouten kunnen de bodemweerstand beïnvloeden. Een eenmalige meting is daarom vaak niet voldoende om de seizoensvariaties mee te rekenen in het definitieve ontwerp.
